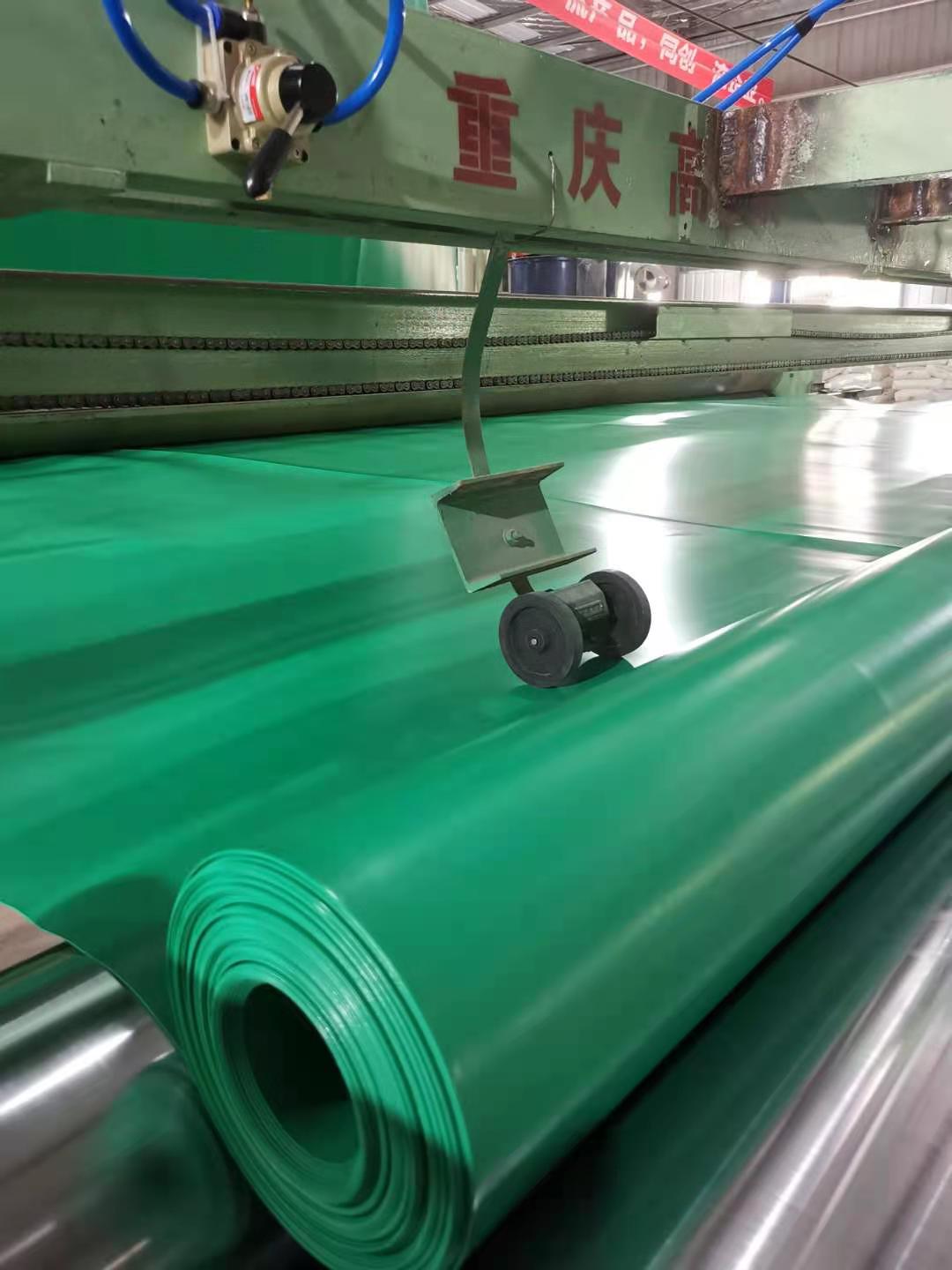

HDPE防滲膜,HDPE土工膜 選用優(yōu)質(zhì)的聚乙烯原生樹(shù)脂，主要成分為 97.5% 的高密度聚乙烯，約 2.5% 的碳黑、抗老化劑、抗氧劑、紫外線吸收劑、穩(wěn)定劑等輔料，用目前國(guó)際上意大利全自動(dòng)土工生產(chǎn)設(shè)備，經(jīng)三層共擠技術(shù)制成。所有產(chǎn)品均依據(jù)美國(guó) GRI 標(biāo)準(zhǔn)和 ASTM 測(cè)試標(biāo)準(zhǔn)執(zhí)行生產(chǎn)，規(guī)格齊全。它主要用于防滲，寬幅4-6m，重量為200-1500g/m2，抗拉、抗撕裂、頂破等物理力學(xué)性能指標(biāo)高，能滿足水利、市政、建筑、交通、地鐵、隧道等土木工程需要。由于其選用高分子材料且生產(chǎn)工藝中添加了防老化劑，故可在非常規(guī)溫度環(huán)境中使用HDPE防滲膜。
HDPE防滲膜的應(yīng)用領(lǐng)域：
HDPE防滲膜作為一種新型材料，具有優(yōu)異的防滲、防腐性能、化學(xué)穩(wěn)定性好，并可以根據(jù)實(shí)際工程需要進(jìn)行加工的特性和功能，已被廣泛用于水利工程的堤、壩、水庫(kù)的防滲，同時(shí)也在渠道、蓄水池、污水池、游泳池、房屋建筑、地下建筑物、垃圾場(chǎng)、環(huán)境工程等方面作為防滲、防腐、防漏、防潮材料使用。發(fā)達(dá)國(guó)家從上世紀(jì)30 年代起，就開(kāi)始廣泛應(yīng)用該項(xiàng)技術(shù)，我國(guó)也從80 年代開(kāi)始在各項(xiàng)工程中逐步推廣使用HDPE防滲膜。
HDPE防滲膜的應(yīng)用范圍：
1 、環(huán)保，環(huán)衛(wèi)（如生活垃圾填埋場(chǎng)，污水處理，有毒有害物處理場(chǎng)，危險(xiǎn)品倉(cāng)庫(kù)，工業(yè)廢棄物，建筑及爆破垃圾等）
2 、水利（如江河湖泊水庫(kù)堤壩的防滲，堵漏，加固，水渠的防滲，垂直心墻，護(hù)坡等）
3 、市政工程（地鐵，建筑物的地下工程和屋頂蓄水池，屋頂花園的防滲，污水管道的內(nèi)襯等）
4 、園林（人工湖，池塘，高爾夫球場(chǎng)的水塘底襯，護(hù)坡等）
5 、石化（化工廠，煉油廠，加油站的儲(chǔ)油罐防滲，化學(xué)反應(yīng)池，沉淀池的內(nèi)襯，二次襯層等）
6 、礦業(yè)（洗選池、堆浸池、堆灰場(chǎng)、溶解池、沉淀池、堆場(chǎng)、尾礦池的底襯防滲等）
7 、農(nóng)業(yè)（水庫(kù)，飲用水池，蓄水塘，灌溉系統(tǒng)的防滲）
8 、水產(chǎn)養(yǎng)殖業(yè)（魚(yú)塘，蝦池的內(nèi)襯，海參圈護(hù)坡等）
9 、鹽業(yè)（鹽場(chǎng)結(jié)晶池，鹵池苫蓋，鹽膜，鹽池塑苫膜）
2 、水利（如江河湖泊水庫(kù)堤壩的防滲，堵漏，加固，水渠的防滲，垂直心墻，護(hù)坡等）
3 、市政工程（地鐵，建筑物的地下工程和屋頂蓄水池，屋頂花園的防滲，污水管道的內(nèi)襯等）
4 、園林（人工湖，池塘，高爾夫球場(chǎng)的水塘底襯，護(hù)坡等）
5 、石化（化工廠，煉油廠，加油站的儲(chǔ)油罐防滲，化學(xué)反應(yīng)池，沉淀池的內(nèi)襯，二次襯層等）
6 、礦業(yè)（洗選池、堆浸池、堆灰場(chǎng)、溶解池、沉淀池、堆場(chǎng)、尾礦池的底襯防滲等）
7 、農(nóng)業(yè)（水庫(kù)，飲用水池，蓄水塘，灌溉系統(tǒng)的防滲）
8 、水產(chǎn)養(yǎng)殖業(yè)（魚(yú)塘，蝦池的內(nèi)襯，海參圈護(hù)坡等）
9 、鹽業(yè)（鹽場(chǎng)結(jié)晶池，鹵池苫蓋，鹽膜，鹽池塑苫膜）

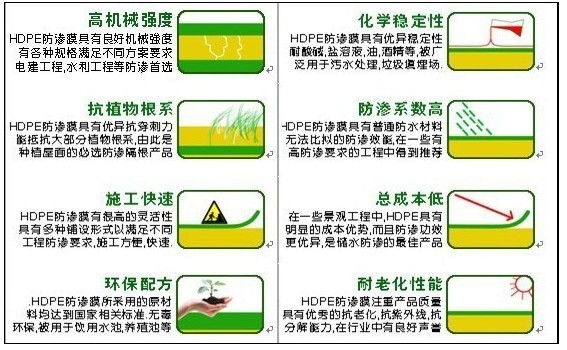

HDPE防滲膜的顯著特征：
HDPE防滲膜的常用規(guī)格
|
厚度
thickness mm |
寬度
width m |
長(zhǎng)度
lengh m |
面積
area M2 |
重量
weight/roll kg |
重量(單位=面積）
weight/roll kg |
|
0.25
|
8.00
|
100
|
800
|
192
|
0.24
|
|
0.35
|
6.00
|
70
|
420
|
141
|
0.336
|
|
0.50
|
5.0-6.0
|
50
|
250/300
|
120/144
|
0.48
|
|
0.75
|
5.0-7.0
|
100
|
500/700
|
360/504
|
0.72
|
|
1.00
|
5.0-7.0
|
100
|
500/700
|
480/672
|
0.96
|
|
1.50
|
5.0-7.0
|
100
|
500/700
|
720/1008
|
1.44
|
|
2.00
|
5.0-7.0
|
100
|
500/700
|
960/1344
|
1.92
|
HDPE防滲膜的國(guó)家標(biāo)準(zhǔn)
|
序號(hào)
|
項(xiàng) 目(單位)
|
指標(biāo)
|
||||
|
GL
|
GH
|
|||||
|
GL-1
|
GL-2
|
GH-1
|
GH-2
|
|||
|
1
|
拉伸強(qiáng)度 Mpa
|
≥ 14
|
≥ 17
|
≥ 25
|
||
|
2
|
斷裂伸長(zhǎng)率 %
|
≥ 400
|
≥ 450
|
≥ 550
|
||
|
3
|
直角撕裂強(qiáng)度 N/mm
|
≥ 50
|
≥ 80
|
≥ 110
|
||
|
4
|
碳黑含量%
|
≥ 2
|
||||
|
5
|
耐環(huán)境應(yīng)力開(kāi)裂 20h
|
-
|
-
|
-
|
≥ 1500
|
|
|
6
|
200℃時(shí)氧化誘導(dǎo)時(shí)間min
|
-
|
-
|
-
|
≥ 20
|
|
|
7
|
水蒸氣滲透系數(shù)
g﹒cm/(cm﹒s﹒Pa) |
≤ 1.0 × 10 -13
|
||||
|
8
|
-70℃低溫沖擊脆化性能
|
通 過(guò)
|
||||
|
9
|
尺寸穩(wěn)定性 %
|
± 3
|
||||
注意事項(xiàng)
1、施工人員必須穿無(wú)釘鞋或膠底鞋，禁止在土工膜上任意踩踏。
2、鋪膜后應(yīng)及時(shí)進(jìn)行防護(hù)層施工，防止熱收縮引起土工膜變形及紫外線照射引起土工膜老化。
3、禁止接觸可引起聚烯烴性能變化的化學(xué)物質(zhì)，以免土工膜發(fā)生變形。
4、機(jī)械不得直接碾壓土工膜表面。
