在傳統(tǒng)形式下進(jìn)行垃圾覆蓋,是將粘土、建筑垃圾以及礦渣作為覆蓋層,而這些材料具有較為鮮明的透水性以及透氣性,而在這之中粘土是土類覆蓋材料之中隔水以及隔氣性能最好的,據(jù)統(tǒng)計(jì)約1000mm厚度的壓實(shí)黏土,其理想的滲透系數(shù)為10 cmls左右,但是在實(shí)際的過程中，粘土的資源有一定的限制,垃圾場(chǎng)附近之中可以利用的大多為碎石土以及砂土等。而垃圾覆蓋對(duì)于覆蓋土層的要求則是300mm的厚度,而粘土為300mm厚度的時(shí)候,其滲透系數(shù)會(huì)比107cmls會(huì)更高,并且在對(duì)于垃圾進(jìn)行厭氧降解的時(shí)候,垃圾會(huì)出現(xiàn)下沉,造成粘土的覆蓋成會(huì)有所開裂,甚至?xí)霈F(xiàn)一條不規(guī)則性的裂痕。因此在當(dāng)前進(jìn)行生活垃圾衛(wèi)生填埋場(chǎng)中使用土工膜進(jìn)行覆蓋,有著十分重要的意義。
1 土工膜制造的原材料
作為樹脂中分子結(jié)構(gòu)之中最簡(jiǎn)單的一種品種,聚乙烯的原料十分豐富,并且價(jià)格較低,加之其具有較好的電絕緣性和化學(xué)穩(wěn)定性,因此十分容易成型加工,有多樣的品種,可以滿足各類性能要求口。
1.1低密度聚乙烯(LDPE)
其化學(xué)名稱為低密度聚乙烯或者可以稱其為高壓聚乙烯。主要性能如下:LDEP為乳白色的蠟狀物顆粒,本身沒有味道,也沒有毒害,易燃，其相對(duì)密度在0.910~0.925之間。由于其的結(jié)晶度較低,大約為60%,并且斷裂伸長(zhǎng)率較大,在100%~700%之間,所以有較好的柔軟性、透明性和耐寒性。其化學(xué)性能比較穩(wěn)定,可以耐酸、堿,以及60℃之下的有機(jī)溶液。但是需要注意的是,其耐光氧化性較差,因此需要采取一定的防老化措施。
1.2線型低密度聚乙烯(LLDPE)
其化學(xué)名稱為線性低密度聚乙烯或者可以稱其為線性高壓聚乙烯。主要性能如下:LLDEP相對(duì)于LDEP來說,性能會(huì)更加優(yōu)良。例如具有較好的耐環(huán)境應(yīng)力開裂性以及電性能,具有較高的耐熱性,沖擊強(qiáng)度比較優(yōu)良回。因此使用LLDEP制作薄膜時(shí),相對(duì)于LDEP,沖擊強(qiáng)度以及撕裂強(qiáng)度都會(huì)較高。
1.3高密度聚乙烯(HDPE)
其化學(xué)名稱為高密度聚乙烯或者可以稱其為低壓聚乙烯。主要性能如下:HDEP為白色的顆?；蛘叻勰┝?，本身沒有味道，也沒有毒害,易燃,其相對(duì)密度在0.941~0.965之間。由于其的結(jié)晶度高,大約為80%左右,使用溫度高達(dá)100℃,而低度則為-70℃。其化學(xué)性能比較穩(wěn)定,可以耐酸﹑堿,以及各種鹽類溶液的服飾。但是需要注意的是,其耐光氧化性較差,因此需要增加抗氧化劑以及光穩(wěn)定劑等添加劑。
2土工膜實(shí)施工程中的技術(shù)要點(diǎn)
2.1基層處理
在進(jìn)行土工膜鋪設(shè)之前,首先需要將表面的廢渣、突起的巖石等進(jìn)行去除,從而保障其面層處于光滑的情況。而所需要的填料則應(yīng)該由級(jí)配良好的材料進(jìn)行組合,其中不能含有機(jī)物。黏土塊或者其他的有害性物質(zhì),防治土工膜出現(xiàn)損壞。在對(duì)于地籍設(shè)計(jì)的時(shí)候,應(yīng)該將其壓實(shí)到一定的密實(shí)度,才可以保障焊接設(shè)備或者其他的運(yùn)行車輛,在通行的時(shí)候不會(huì)出現(xiàn)壓痕,或者其他的破壞國(guó)。
2.2土工膜接合焊接和測(cè)試
在對(duì)于土工膜進(jìn)行接合焊接時(shí),其為阻止?jié)B漏的關(guān)鍵性的環(huán)節(jié)。一般情況下需要接縫應(yīng)該和斜坡處于平行狀態(tài),其應(yīng)沿斜坡,并且盡可能將水平接縫,放置在單元的底部,也就是坡腳需要≥1.5m。土工膜進(jìn)行焊接的方式主要有兩種。
2.2.1 熔化焊接
其要求膜塊在進(jìn)行焊接之前,要實(shí)現(xiàn)重疊10~15cm左右,并且需要將膜塊進(jìn)行調(diào)整好﹐從而減少褶皺,通過預(yù)先的設(shè)置好的壓力齒輪,將兩個(gè)彎起的膜塊進(jìn)行焊接囤。
2.2.2 熱壓角焊接
其要求膜塊在進(jìn)行焊接之前要先重疊至少7.5cm左右﹐并且要在兩層土工膜之間,將熔化樹脂焊條插在其完全的邊緣,使用熱空氣將材料進(jìn)行熔化,而使薄層表面實(shí)現(xiàn)均勻的粘結(jié)。
2.3 土工膜的鋪設(shè)
2.3.1細(xì)部增強(qiáng)處理
在卷材進(jìn)行鋪設(shè)之前,需要對(duì)于陰陽角以及變形縫等細(xì)部,進(jìn)行增強(qiáng)處理,在必要的時(shí)候要增焊雙層卷材。
2.3.2裁剪卷材
其應(yīng)該根據(jù)實(shí)際鋪設(shè)面的形狀,進(jìn)行相應(yīng)的丈量,得到比較精準(zhǔn)化的尺寸。之后在按照所選擇的土工膜的幅度已經(jīng)長(zhǎng)度,和鋪設(shè)的方案,來進(jìn)行裁剪尺寸的計(jì)算,需要對(duì)于搭接寬度要注意考慮,從而方便卷材的焊接4。

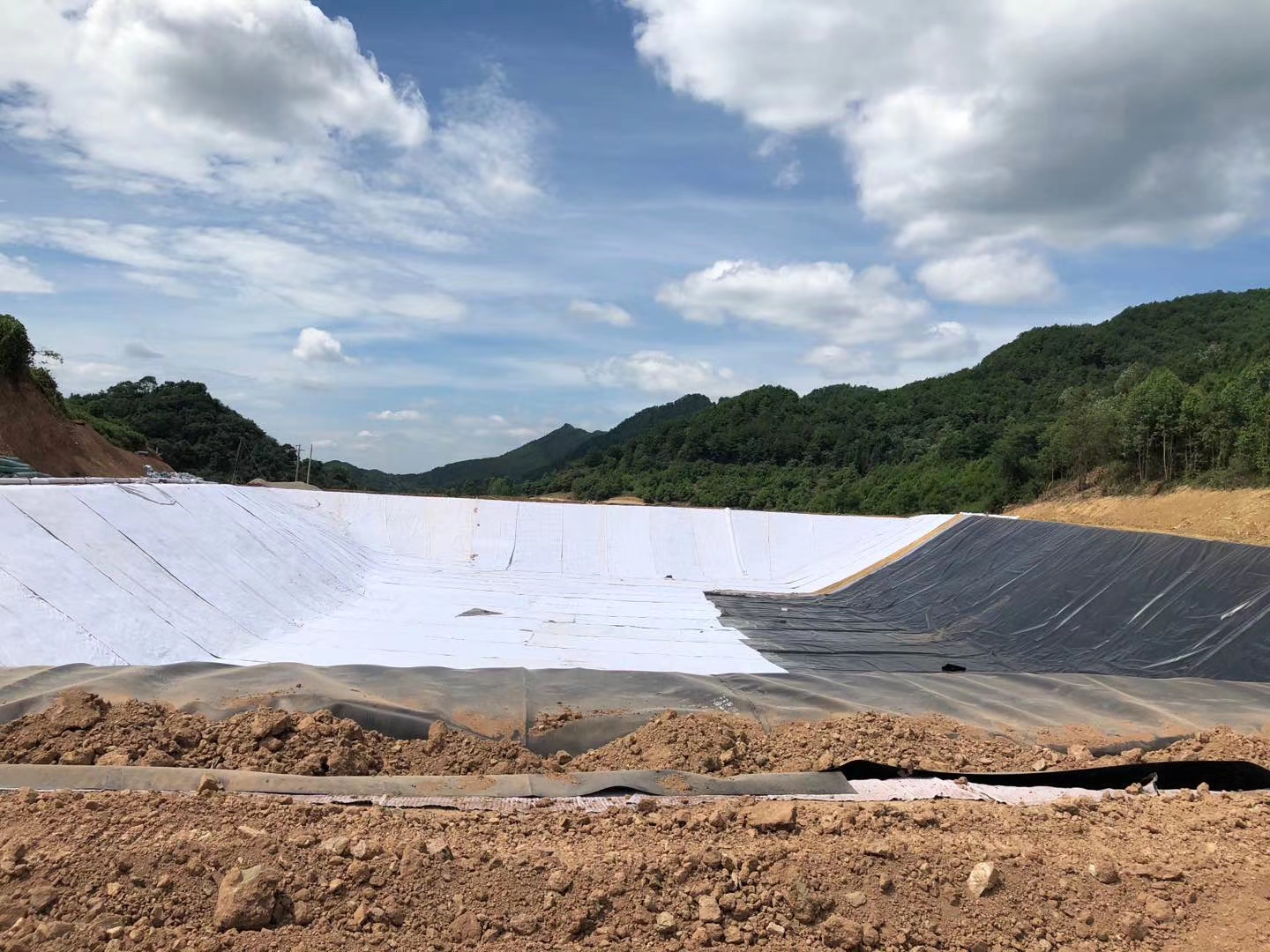

2.3.3場(chǎng)地鋪設(shè)
將土工膜放置之前,其土工布需要已經(jīng)鋪設(shè)好,并且經(jīng)過驗(yàn)收。其需要按照規(guī)定留出膜之間的焊接縫,卷材的焊接部位要保障干凈,通過利用半自動(dòng)化溫控?zé)崛酆笝C(jī),將土工膜進(jìn)行焊接,最后在其上面鋪設(shè)土工布。
2.3.4 斜坡鋪設(shè)
在斜坡高度過高的時(shí)候，應(yīng)該選擇使用自下而上的分段進(jìn)行固定，需要分段將卷材進(jìn)行鋪設(shè),并且要分段設(shè)置好保護(hù)層,從而保障土工膜鋪設(shè)的質(zhì)量。
3總結(jié)
傳統(tǒng)情況下﹐人們對(duì)于生活垃圾進(jìn)行的填埋處理方式存在較多的問題,其主要的原因在于,使用填埋會(huì)占據(jù)較大的面積,并且填埋后氣體的危害較大,其滲濾液處理起來十分困難,潛在的污染時(shí)間會(huì)更長(zhǎng)。因此選擇使用它土工膜覆蓋工藝技術(shù)，可以將生活垃圾場(chǎng)的環(huán)境進(jìn)行改善,并且使用無害化處理,能夠?qū)⒗M(jìn)行保存,在多年之后可以形成相應(yīng)的礦化垃圾,從而將其再次利用作為資源,最大程度提高資源的利用率。
