碎石墊層依靠碎石間的嵌擠作用,形成穩定的嵌鎖結構。而土工格柵可以對碎石墊層起到加筋作用,形成穩定的復合結構,提高網孔內碎石的內摩擦力,起到補強作用,使其嵌鎖結構更加穩定。土工格柵復合碎石墊層具有優質的路用性能,且其施工工藝簡單,在公路軟基處理中應用效果好,具有較好的經濟效益和社會效益。
以往軟基處理常采用埋設排水板、換填等方式進行處理,施工工藝復雜,造價高。文章采用雙層碎石墊層,中間加鋪土工格柵的方式對軟土地基進行加固處理,并在土層內埋設沉降板,進行沉降觀測,試驗結果表明采用土工格柵復合碎石墊層可以達到軟基加固的目的,達到了預期的效果。
1 工程概況
某高速公路路基K305+500～K305+915段為軟土路基,全長415m。軟土路基表層為可塑狀含礫石亞粘土,呈褐紅色,厚2～12m,下層為軟塑狀含有機質粘土,呈深灰色,厚0～11m。該段軟土路基處治采用水泥攪拌樁進行深層加固處理,在水泥攪拌樁頂部鋪設碎石墊層,并加設土工格柵,構成復合結構。
碎石墊層設計厚度為50cm,分上下兩層施工,碎石粒徑20～50mm,含泥量不大于5%,總用量12443.4m2。單向土工格柵抗拉強度不低于100kN/m,總用量57855.2m2；雙向土工格柵抗拉強度不低于100kN/m,總用量5170.4m2。
2 土工格柵復合碎石墊層加固原理
碎石墊層的強度主要由碎石間相互嵌擠產生的內摩擦力構成,而土工格柵可以起到加筋補強作用。在土工格柵對碎石阻力作用下,可以提高碎石墊層的聯鎖、咬合摩擦力。土工格柵可以使碎石墊層形成復合加固帶,對加筋碎石墊層產生制約,并最終提高復合結構的強度。
通過土工格柵對碎石墊層的加強補強作用,增強了碎石間的聯鎖作用和內摩擦力,提高了復合結構的強度,進一步提高了路基的承載力。土工格柵復合碎石墊層的復合加固帶作用,可以有效限制路基產生隆起和側向位移,防止軟基出現沉降和水平位移。另外,土工格柵復合碎石結構具有較好的透水性,有助于將軟基內的水分通過碎石墊層的孔隙排出,加快軟土地基的固結。
3 土工格柵復合碎石墊層軟基處理施工要點
3.1 施工準備
(1)機械準備
根據施工需要,選用施工機械的種類、數量及其組合方式,并對工程機械的基本情況進行檢驗,以保證正常的施工需要。
(2)人員準備
根據施工現場需要,配置技術員、測量人員、安全員、試驗員等施工技術人員,并對施工工人進行技術交底,維護現場的施工秩序。
(3)施工便道
施工便道盡量利用原有道路,并對其進行修整,有困難時應按要求修建臨時施工便道。對施工便道周邊環境進行排查,重點對建筑物、高壓線、電纜線等進行調查,對影響施工的障礙物進行處理。
(4)原材料質量檢測
施工中使用的碎石粒徑、針片狀含量和含泥量必須符合要求,土工格柵抗拉強度、孔凈距等指標必須符合要求。
(5)下承層準備
本項目施工下承層為水泥攪拌樁,在碎石墊層攤鋪前,必須對水泥攪拌樁進行檢查驗收,合格后方可攤鋪碎石墊層。
3.2 測量放樣
為保證下承層表面平整,無松散土,施工前采用不小于12t靜力式鋼輪壓路機進行碾壓,碾壓遍數不少于2遍。碾壓后測量人員進行測量放樣,恢復道路中線,打中樁和邊樁,并撒白灰線確定道路寬度。
3.3 首層碎石墊層攤鋪
本項目碎石墊層攤鋪分兩層,首層攤鋪在下承層上,然后鋪設土工格柵,驗收合格后進行上層碎石墊層的攤鋪。碎石墊層填筑前應對原材料進行檢查,碎石粒徑控制在20～50mm,形狀規則,針片狀含量不得超過15%,攤鋪厚度為25cm。填筑時采用自卸汽車,現場采用兩臺推土機配合施工,由兩側向路中心攤鋪。
碎石墊層采用推土機進行粗平,保證表面平整,并確保路拱橫坡度。本項目碎石墊層松鋪系數采用1.13,控制松鋪厚度不小于28cm,基本可以滿足25cm的厚度要求。
本項目碎石墊層采用靜力碾壓,選用兩臺徐工220型壓路機進行現場施工。施工中嚴格按照試驗段確定的碾壓遍數、碾壓重疊、碾壓速度進行碾壓,嚴格按照先邊后中,先慢后快等碾壓原則進行。碎石墊層接縫處預留5～8m不碾壓,待下段施工時一起碾壓。碾壓至碎石墊層表面平整、無輪跡后即可停止碾壓。
3.4 土工格柵鋪設
第一層碎石墊層施工完成并檢驗合格后,即可進行土工格柵的鋪設。土工格柵鋪設時用人工將格柵拉緊,并垂直于道路方向鋪設,采用U型釘進行固定,采用梅花形布置,間距為1.0m。土工格柵的搭接寬度不小于30cm,接頭錯開2m以上。鋪設好的土工格柵應固定牢固,且與碎石墊層表面緊貼。
3.5 第二層碎石墊層攤鋪
土工格柵不能長時間在陽光下暴曬,應及時進行碎石墊層攤鋪。土工格柵鋪設后,應盡快進行第二層碎石墊層的攤鋪,在48h內完成施工?？刹捎猛凉じ駯排c碎石墊層同步施工的方式,土工格柵鋪設30～50m檢驗合格后即可碎石墊層的攤鋪。首先在路基兩側卸料,以保證土工格柵張緊,碎石填料堆放高度不得超過1m,防止造成局部路基承載力不足。卸料后采用推土機進行攤鋪整平,碾壓作業同首層碎石墊層施工。
3.6 土工格柵包邊
第二層碎石墊層碾壓完成后,對其寬度、厚度和壓實質量進場檢測。為防止將路基兩側的土工格柵外露風化,驗收合格后安排人工進行上卷包邊,并用U型釘按梅花形布置進行固定,固定間距為1m。
4 軟基處治效果檢測
4.1 沉降板布設
在土工格柵復合碎石墊層施工時布設沉降觀測裝置,進行沉降觀測,以判斷處治效果。本項目采用的沉降裝置為沉降觀測板,尺寸為50×50cm,厚度為1cm,將其布置在路基中線和邊線上,布設間隔為50m。施工中應注意保護沉降板,防止碰撞和損壞。
4.2 沉降觀測
沉降觀測采用精密水準儀,按照二等水準測量要求進行。主要包括施工過程中的觀測和預壓期觀測兩個方面,觀測中應做好記錄,實時觀察路基沉降變化情況。
(1)施工過程中的沉降觀測。每填筑一層,進行一次觀測,軟基沉降速度應不大于10mm/d。
(2)預壓期觀測。為了檢測土工格柵復合碎石墊層的處治效果,采用預壓堆載,持續時間為6個月。在預壓期進行沉降觀測,當月沉降量連續3個月不大于3mm,則可進行下道工序施工。表1為K305+650斷面沉降觀測結果,圖1為對應的P-S曲線。
由表1、圖1數據分析可知,施工階段每天的路基沉降均在10mm以下,符合要求。施工完成后預壓期觀測數據分析可知,在66d后路基沉降基本維持在3mm以下,后期基本趨于穩定,167d觀測與136d觀測結果相差較小,路基穩定,說明采用土工格柵復合碎石墊層處治軟基達到了預期效果。

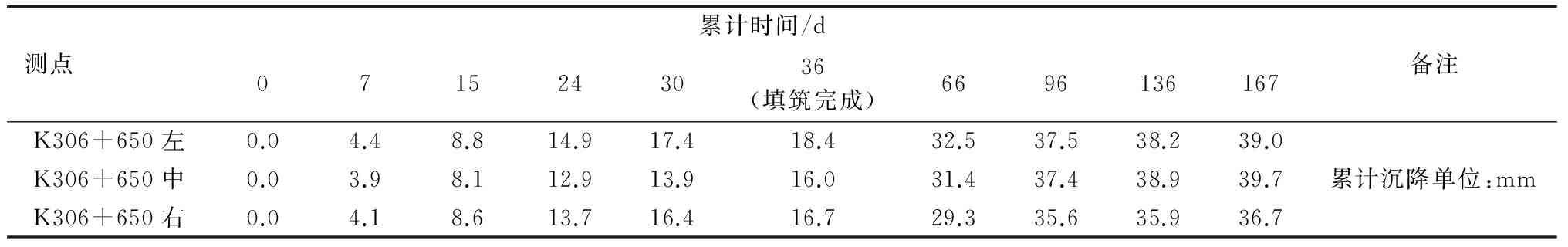

表1 K305+650斷面沉降觀測結果
測點累計時間/d0715243036(填筑完成)6696136167備注K306+650左0.04.48.814.917.418.432.537.538.239.0K306+650中0.03.98.112.913.916.031.437.438.939.7K306+650右0.04.18.613.716.416.729.335.635.936.7累計沉降單位:mm

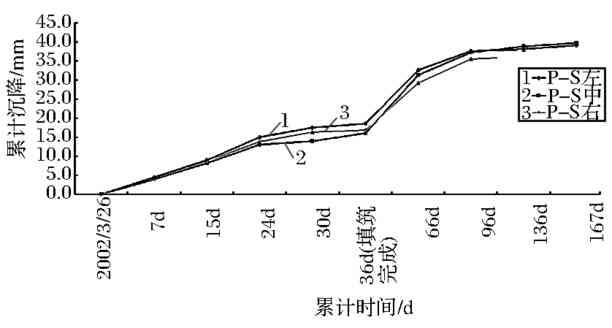

圖1 K305+650斷面P-S曲線
5 結論
實踐證明,采用土工格柵復合碎石墊層對軟弱地基進行處理,可以達到預期的效果,但這也依賴于施工中的質量控制。文章基于某高速公路軟基處理實踐,通過對施工過程和處治效果檢測,得出以下結論：
(1)采用水泥攪拌樁處治后的路基,采用土工格柵復合碎石墊層可有效提高路基承載力,達到加固效果；
(2)在碎石墊層的原材料檢驗、施工攤鋪、整平、碾壓等環節進行過程質量控制,可有效提高施工質量；
(3)在土工格柵鋪設過程中,對其布設寬度、搭接寬度、接縫處理、固定間距等進行有效控制,是保證施工質量的關鍵；
(4)采用沉降觀測可有效檢測土工格柵復合碎石墊層的處理效果,并為后續工序施工提供參考。
