1工程概況
五山地鐵站位于天河區粵漢路下，總長為132m，開挖深度最大為21m。地質屬花崗片麻巖殘積土，分布厚度大，且多為砂質粘性土及礫質粘性土，遇水易軟化崩解。車站主體圍護結構部分采用地下連續墻及鋼筋混凝土內襯墻復合結構。
2防水結構
2．1防水原則
主體結構箱體長132m，最寬處40m，最窄處26m；結構防水設計的原則為：以防為主，防排截堵結合，因地制宜，綜合治理。
2．2防水結構
本站的自防水結構為鋼筋混凝土箱體結構，外包防水結構為：
底板部分：50ram厚C15細石混凝土保護層、1．5mm厚EVA防水板、150ram厚C15混凝土墊層；
側墻部分：1．5mm厚EVA防水板、土工布緩沖層、水泥砂漿找平層、圍護連續墻；
頂板部分：非焦油雙組分聚氨脂防水涂料、100ram厚C15細石混凝土保護層。
2．3執行標準
施工工藝執行《地下工程防水技術規范》(GB50108—001)和《地下鐵道工程施工及驗收規范》(GB50299—1999)標準。
2．4防水等級
車站主體結構及出入口通道防水等級為一級，結構不允許滲水，結構表面無濕漬。風道、風井防水等級為二級，結構不允許漏水，結構表面可有少量濕漬。總
濕漬面積不應大于防水面積的6／1000，任意100m防水面積上濕漬不超過4處，單個濕漬的最大面積不大于0．2m2。
3主要設計指標
(1)車站頂板附加外防水采用非焦油雙組分聚氨脂防水涂料。
(2)車站側墻及底板附加防水采用1．5mm厚的EVA防水板，其主要技術指標如下：

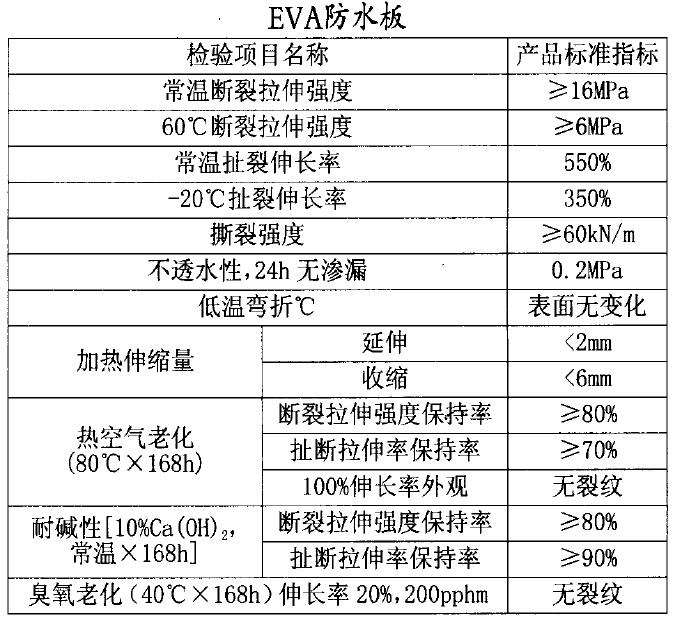

①EVA防水板。
②土工布。規格：4009／m2，厚度≥3mm，斷裂強力12．5 kN／m(縱橫向)，斷裂伸長率25％～100％(縱橫向)，垂直滲透系數Kx(101～10書)cm／s。
③自粘改性瀝青防水卷材的材料性能、橡膠止水帶的物理性能要求符合有關技術規范。
4 EVA防水板施工技術
4．1側墻找平層
(1)車站側墻為地下連續墻支護結構，施工時預留了1／200L的外放，同時，為使車站的外墻滿足墻面的平整度、順直度及凈空尺寸要求，對地下連續墻側墻墻面進行找平處理。
找平層采用1：2水泥砂漿，當厚度超過lOOmm時，需加設鋼絲網片進行固定。
(2)施工工藝(采用鋼絲網片進行固定時)：
施工放線：先將車站結構內邊線測設在中板、頂板上，在邊線外借入30cm，彈墨線，作施工及檢查用。植釘掛網：用①6mm的膨脹螺絲雙向間距500mm植入地下連續墻上，用密孔鐵絲網點焊固定在膨脹螺絲上；當所需砂漿層較厚，螺絲長度不足時，采用①lOmm的鋼筋進行接長。水泥砂漿抄平：用1：2水泥砂漿，雙向間距1．5m設一水泥砂漿平水。沖洗混凝土表面：用高壓水槍對混凝土表面進行清洗，確?；炷帘砻媲鍧崱Ｋ⑺鄡魸{：用水泥加水形成凈漿，然后再涂在混凝土表面上。水泥砂漿找平：在刷水泥凈漿后，立即用1：2水泥砂漿進行找平，采用3m長的鋁合金壓尺進行找平。
(3)質量要求：為確保平整度及垂直度均符合地鐵要求，要嚴格按規范進行施工及驗收：平面位置：±lOmm、垂直度：2％0、平整度：5mm(用3m直尺檢驗)
4．2對基面的要求
(1)鋪設防水板的基面應平整，在鋪設防水板前應進行基層處理，處理方法可采用水泥砂漿抹面，處理后的基面應滿足如下條件：D／L<1／lo，其中D為相鄰兩凸面間凹進去的深度；L為相鄰兩凸面問的距離?；嫔喜坏糜屑怃J的毛刺，避免澆注混凝土?xí)r刺破防水板。
(2)基面上不得有鐵管、鋼筋、鐵絲等突出物，否則應從根部割除，并在割除部位用水泥砂漿覆蓋處理。
(3)面上的陰陽角均應做成50×50mm的450(1350)折角或圓弧。
4．3緩沖層的鋪設
(1)基面處理完畢并達到要求后，即可鋪設防水層的土工布緩沖層。緩沖層采用水泥釘或膨脹螺栓和與防水板配套的圓墊片固定在基面上。固定點之問呈正梅花形布設，在側墻上的固定間距為500～800mm。底板水平面上可不固定(當?shù)装迕嫔洗嬖趦A斜面或反梁時可局部固定。
(2)緩沖層之間采用搭接法進行連接，搭接寬度lOOmm，搭接部位可采用點粘法進行焊接；土工布緩沖層鋪設應盡量與基面平整、自然、伏貼，拐角部位不得拉得過緊或起大包，以免影響防水板的鋪設。
4．4塑料板的鋪設
(1)在鋪設好緩沖層的基面上鋪設防水板時，應按車站的橫向(環向)順序進行鋪設，采用熱熔法將防水板固定在圓墊片上，固定應牢固可靠，避免澆注混凝土防水板發生脫落。
(2)防水板之間的搭接寬度為lOOmm，搭接部位采用熱熔雙焊縫焊接，單條焊縫的有效焊接寬度不應小于lOmm。焊接應嚴密，不得焊焦焊穿。焊接完畢后采用充氣法對每條焊縫進行檢測，充氣壓力為0．15MPa，保持該壓力不小于5min。
(3)防水板鋪設完畢后對其表面進行全面檢查，發現破損部位及時進行補焊。補丁應剪成圓角，不得有三角形或四邊形等尖角存在。發現有漏氣現象時，應對漏氣的焊縫進行全面的手工補焊，補丁邊緣距破損邊緣的距離不得小于70mm。
4．5自粘性防水卷材的施工
在頂板轉角部位加設一層自粘聚合物瀝青聚脂氈防水卷材。
(1)根據待鋪部位的尺寸，按總寬2000mm下料，注意留出搭接長度。
(2)掀剝隔離紙：將剪裁好的卷材隔離紙朝上平鋪，認真地掀剝隔離紙，使剝起的隔離紙與卷材粘結面呈(450～600)銳角，這樣不易拉斷隔離紙。注意勿使隔離紙難剝而損傷卷材粘結層。
(3)對折卷材：隔離紙全部剝離后，拉起卷材兩端，膠結面朝外對好兩角，將卷材抬起并翻轉沿長向?qū)φ郏缓髮⒕聿奶У酱佄恢媚z結面朝下對準基層上彈好的長短向粉線放鋪卷材，再拎住對折的另半幅卷材緩緩放鋪，最后以壓輥將卷材排氣壓實貼牢。
(4)搭接縫的處理：搭接縫粘貼前，先用手持汽油噴燈沿搭接粉線將下層卷材上表面的防粘層(聚乙烯薄膜等)熔掉，準備與上層卷材底面的自粘膠粘合。
