火神山和雷神山醫(yī)院是為抗擊本次新型冠狀病毒、肺炎疫情而趕建的臨時醫(yī)院，但是在廢水處理這塊一點都不“臨時”：全封閉運行，三級液氯消毒后泵送市政管網(wǎng)；整個基地下方按垃圾填埋場標(biāo)準(zhǔn)鋪設(shè)HDPE防滲膜，猶如穿上“防護衣”，雨水全收集全消毒，不讓一滴污水進入地下！
醫(yī)院參照垃圾填埋場標(biāo)準(zhǔn)施工，施工結(jié)構(gòu)為“兩布一膜”結(jié)構(gòu)，也就是“兩層土工布及一層HDPE防滲膜”。在平整過的地面上，鋪設(shè)厚度為20公分的砂子，并與管道預(yù)埋穿插施工，隨后將在上面鋪設(shè)“兩布一膜”——兩層土工布及一層HDPE防滲膜，然后再鋪設(shè)20公分砂子，具有較強的防滲作用。
本次醫(yī)院采用的土工布規(guī)格為600g/平方米丙綸長絲土工布，HDPE防滲膜規(guī)格為2.0mm雙糙面防滲膜。

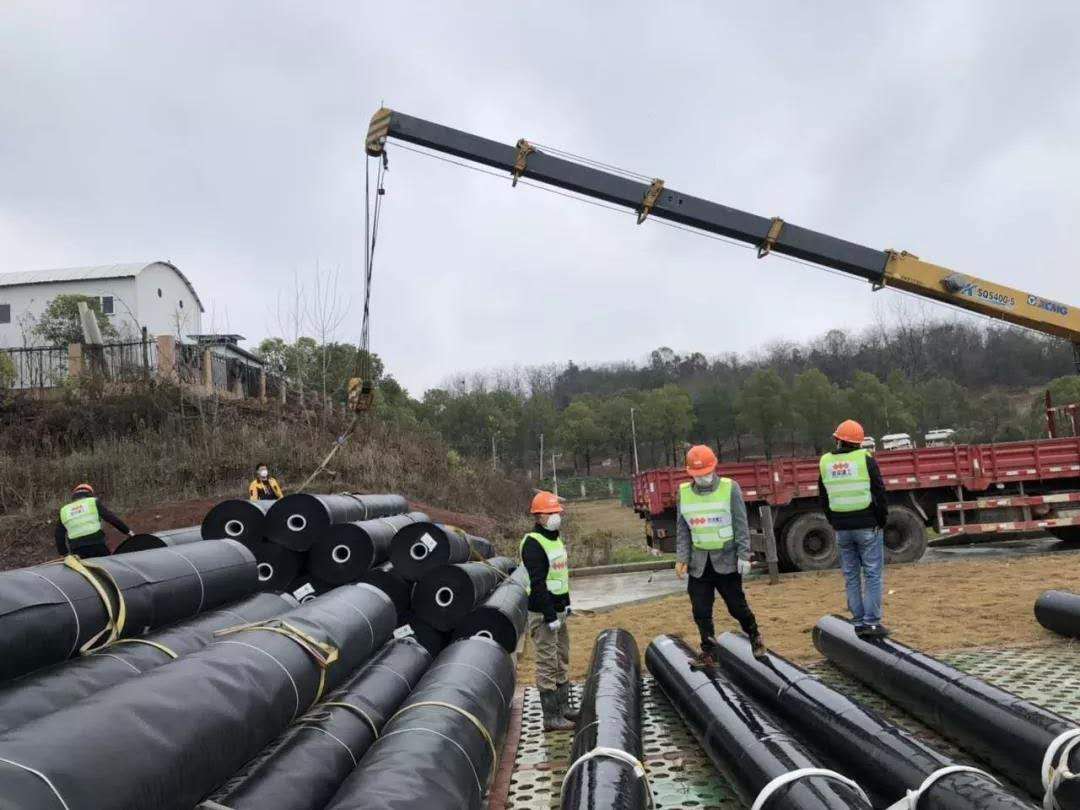

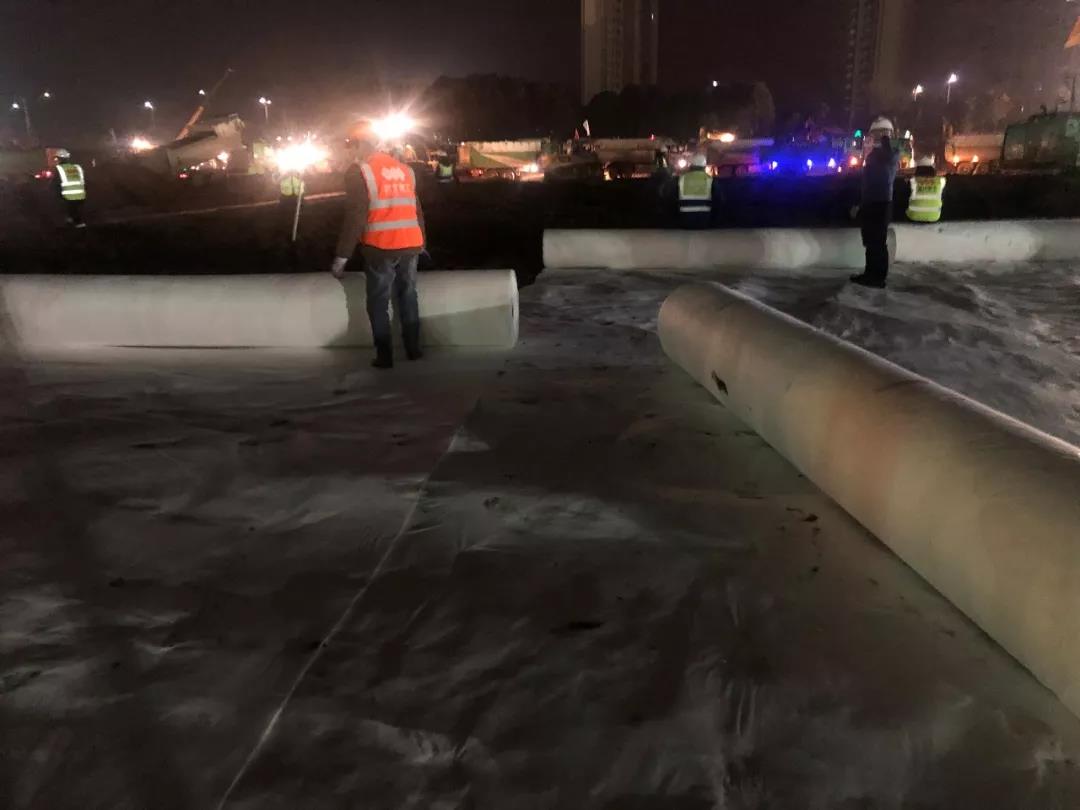

▲ 土工布

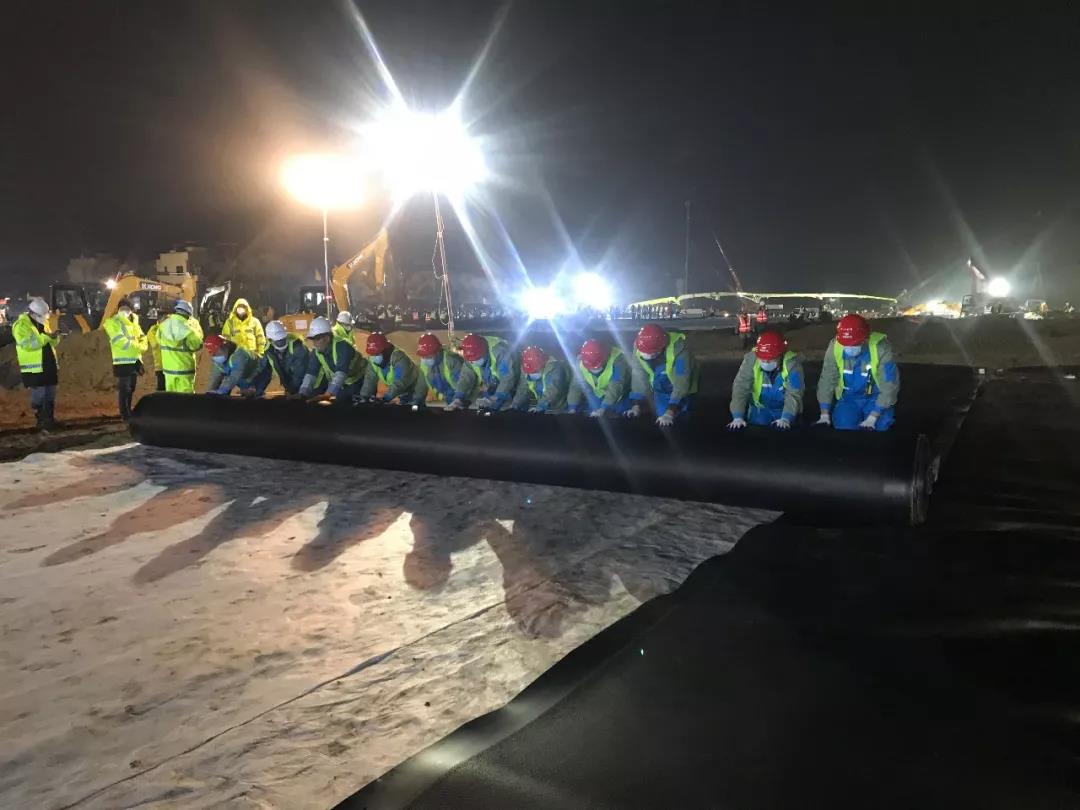

▲ HDPE防滲膜

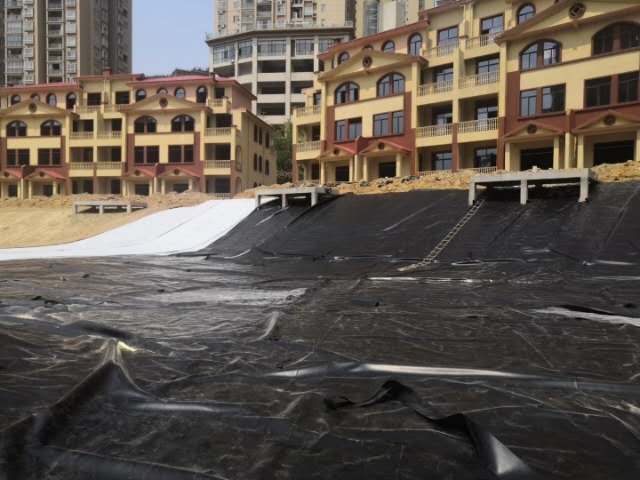

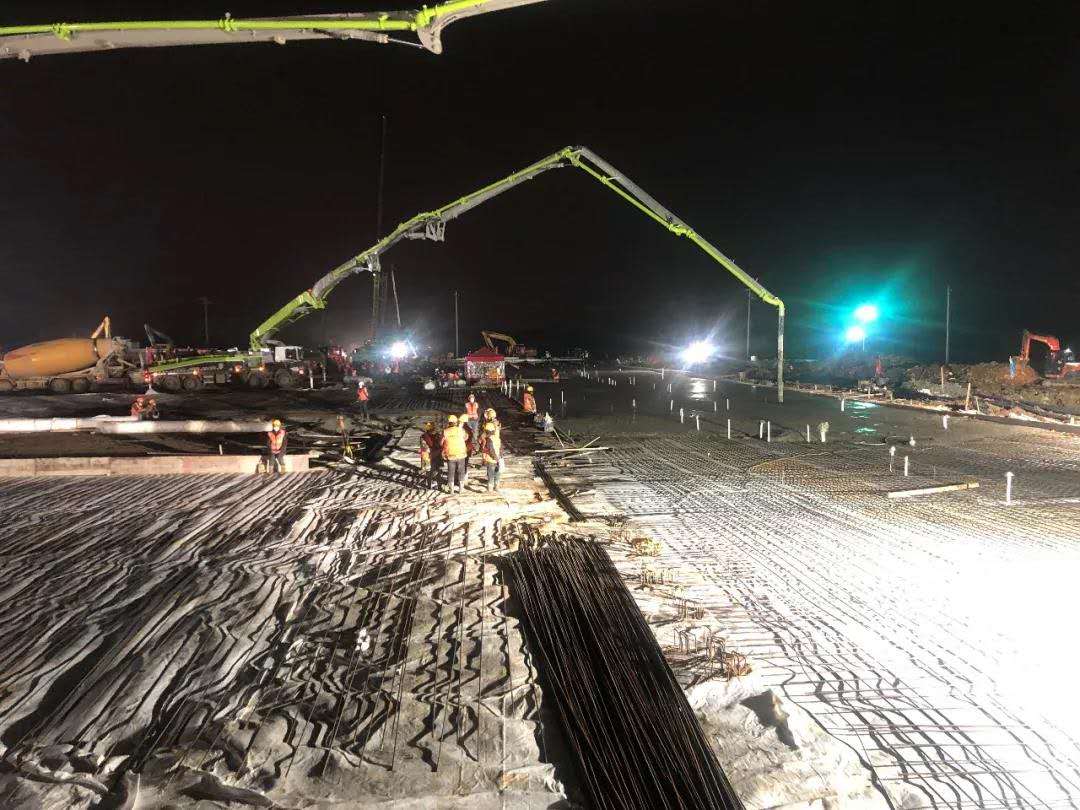

▲ “兩布一膜”結(jié)構(gòu)施工
HDPE防滲膜施工工藝
HDPE防滲膜，又稱HDPE土工膜，全稱高密度聚乙烯土工膜，是采用聚乙烯原生樹脂（以高密度聚乙烯為主要成分）加以一定比例的碳黑黑色母料、抗老化劑、抗氧化劑、紫外線吸收劑、穩(wěn)定劑等，經(jīng)單層、雙層、三層共擠技術(shù)吹塑而成，是一種防滲效果好、耐酸堿、耐腐蝕、高抗拉、使用壽命長的防滲材料。適用于工程防滲、污水池防滲、垃圾填埋場防滲、尾礦處理場防滲、固廢棄物填埋場防滲、海綿城市雨水收集防滲、農(nóng)業(yè)的種養(yǎng)殖防滲等工程。
▲ HDPE防滲膜是一種柔性防水材料，連接采用熱熔焊接，焊縫強度高，焊接性能好，具有很高的防滲系數(shù)（1×10~17cm/s）；具有良好的耐熱性和耐寒性，其使用環(huán)境溫度為高溫110℃、低溫-70℃；具有很好的化學(xué)穩(wěn)定性能，能耐80余種強酸、堿等化學(xué)腐蝕；具有很高的抗張力強度，具有很高的抗拉強度，能滿足高標(biāo)準(zhǔn)工程項目需要；具有很強的耐候性，有很強的抗老化性能，能長時間裸露使用而保持原來的性能；整體性能好，具有很強的抗拉強度與斷裂伸長率，能夠在各種不同的惡劣地質(zhì)與氣候條件下使用，地質(zhì)不均勻沉降應(yīng)變力強。

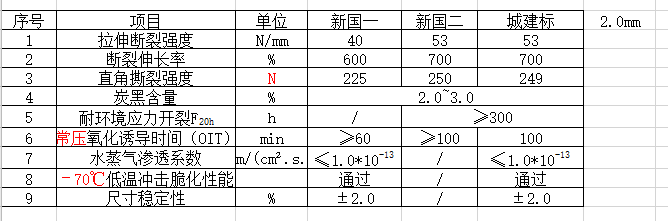

HDPE防滲膜選材、檢測及施工主要參照技術(shù)標(biāo)準(zhǔn)：《土工合成材料聚乙烯土工膜》、《聚乙烯（PE）土工膜防滲工程技術(shù)規(guī)范》、《土工合成材料應(yīng)用技術(shù)規(guī)范》、《土工合成材料測試規(guī)程》、《垃圾填埋場用高密度聚乙烯土工膜》。防滲設(shè)計中HDPE防滲膜材料的主要性能應(yīng)滿足下表要求：
CH-1：普通中（高）密度聚乙烯土工膜
CH-2：環(huán)保用高（中）密度聚乙烯土工膜
HDPE防滲膜連接采用熱熔焊接方式，利用自身的連接形成一個完全封閉的整體防滲體，焊縫強度高，焊接性能好。其原理是利用焊機內(nèi)電烙鐵加熱土工膜兩面，使土工膜表面熔化，上下滾軸相互擠壓兩層土工膜，使之相互連接在一起。

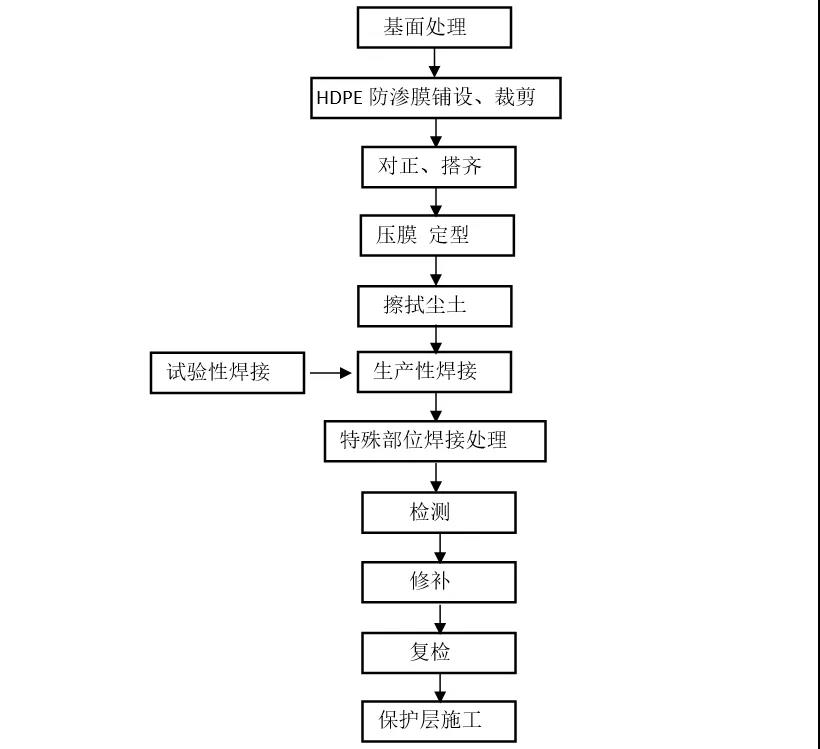

HDPE防滲膜施工工藝流程
➤ 基面處理
1. 平整度：±5cm/m2，基面平整順直；
2. 壓實度：90%以上，經(jīng)碾壓后方可在其上鋪設(shè)防滲膜；
3. 縱、橫坡度：縱橫坡度宜在2%以上；
4. 基面清理：垂直深度2.5cm內(nèi)不得有尖棱物體。

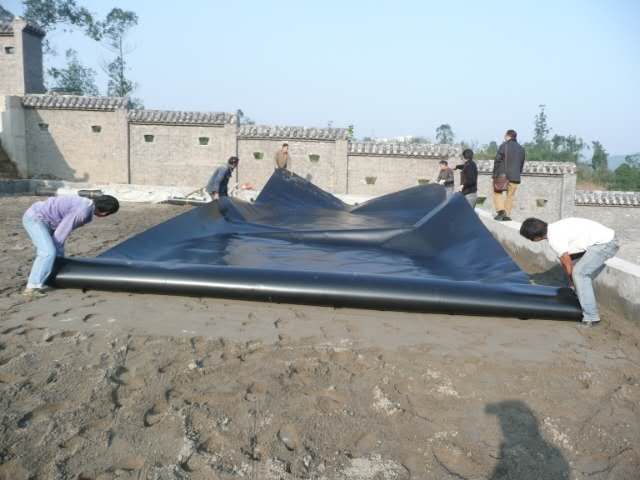

➤ HDPE防滲膜的鋪設(shè)、裁剪
1. HDPE防滲膜在鋪設(shè)前，先對鋪設(shè)區(qū)域進行檢查、丈量，根據(jù)丈量的尺寸將倉庫內(nèi)尺寸相匹配的防滲膜運至錨固溝平臺，鋪設(shè)時根據(jù)現(xiàn)場實際條件，采取從上往下“推鋪”的便利方式；
2. 鋪設(shè)HDPE防滲膜時應(yīng)力求焊縫最少，在保證質(zhì)量的前提下，盡量節(jié)約原材料；
3. 鋪設(shè)時應(yīng)從底部向高位延伸，不要拉得太緊，應(yīng)留有1.50%的余幅，以備局部下沉拉伸；
4. 相鄰兩幅的縱向接頭不應(yīng)在一條水平線上，應(yīng)相互錯開1m以上；
5. 縱向接頭應(yīng)距離坡腳、彎腳處1.50m以上，應(yīng)設(shè)在平面上；
6. 先邊坡后場底；
7. 邊坡鋪設(shè)時，展膜方向應(yīng)基本平行于最大坡度線；
8. HDPE防滲膜鋪設(shè)完成后，應(yīng)盡量減少在膜面上行走、搬動工具等，凡能對HDPE防滲膜造成危害的物件，均不應(yīng)放在膜上或攜帶在膜上行走，以免對膜造成意外損傷。
➤ HDPE防滲膜的對正、搭齊
1. HDPE防滲膜的鋪設(shè)不論是邊坡還是場底，應(yīng)平整、順直，避免出現(xiàn)褶皺、波紋，以使兩幅防滲膜對正、搭齊；
2. 搭接寬度按設(shè)計要求，一般為左右10cm。
➤ 壓膜定型
1. 用砂袋及時將對正、搭齊的HDPE防滲膜壓住，以防風(fēng)吹扯動；
2. 防滲膜的錨固的方法分為三種：溝槽錨固、**錨固和膨脹螺栓錨固；野外施工通常情況下，采用溝槽錨固。
1）采用溝槽錨固時，視HDPE防滲膜的使用條件及受力情況，其錨固溝槽寬度一般不小于0.5m-1.0m,其深度不得小于0.5m-1.0m；在錨固溝頂部，應(yīng)按設(shè)計要求預(yù)留一定量的防滲膜，以備局部下沉拉伸；
2）采用**錨固時，壓條寬度不小于2cm，厚度不得小于2mm，**間距不應(yīng)大于400mm，壓條明露處應(yīng)有防腐措施；
3）采用膨脹螺栓錨固時，螺栓直徑不小于4mm，其間距不大于0.5mm，施工時，先用備好的沙袋將擺好位置的膜臨時固定，防止大風(fēng)將HDPE膜吹動移位，然后再進行膨脹螺栓錨固。
➤ 擦拭塵土
用干凈紗布擦拭焊縫搭接處，做到無水、無塵、無垢。
➤ 試驗性焊接
1. 試驗性焊接在HDPE防滲膜試樣上進行，以檢驗和調(diào)節(jié)焊接設(shè)備；
2. 試驗性焊接是與生產(chǎn)性焊接相同的表面和環(huán)境條件下進行的。

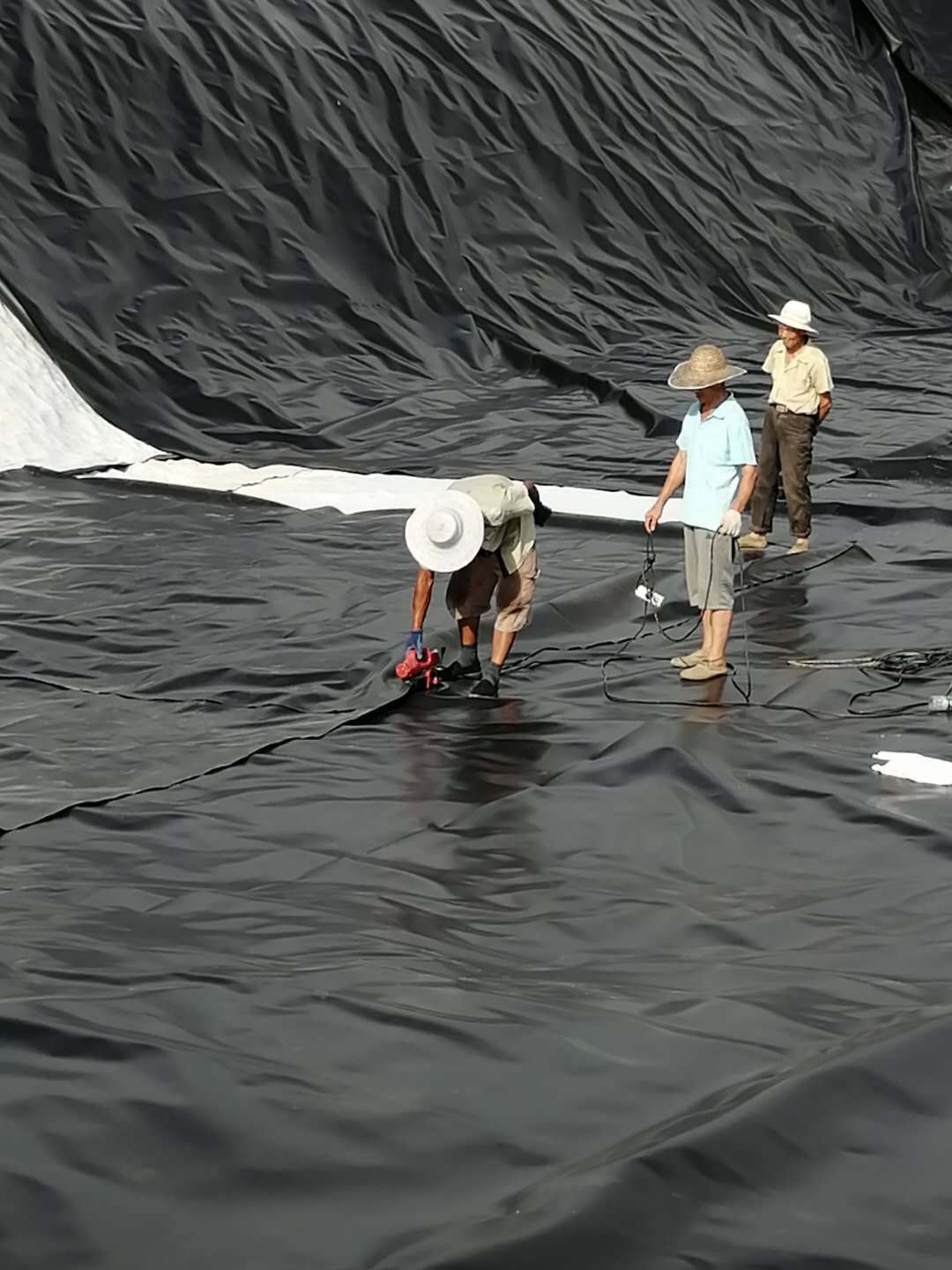

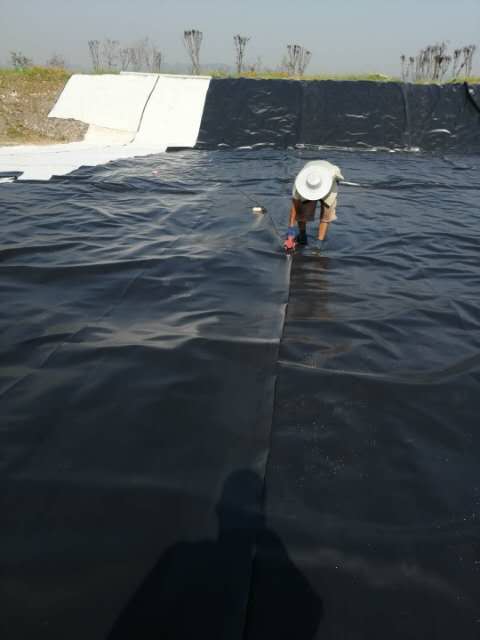

➤ 生產(chǎn)性焊接
1. 只有通過試驗性焊接，才能進行生產(chǎn)性焊接；
2. 焊縫處HDPE防滲膜應(yīng)熔接為一個整體，不得出現(xiàn)虛焊、漏焊或者超焊；
3. 不論生產(chǎn)性焊接還是試驗性焊接，必須保持焊接的溫度、速度，使焊接達(dá)到最佳效果；
4. 只有在修補和雙縫焊接機不能操作的地方用焊槍進行修補；
5. 應(yīng)對焊接機械定時保養(yǎng)，要經(jīng)常清理焊機設(shè)備中的殘留物；
6. HDPE防滲膜焊接特殊部位處理。
1）邊坡交匯處：鋪設(shè)和焊接均屬特殊情況，要根據(jù)實際狀況特殊裁剪，方能使防滲膜緊貼壩坡基底，否則，會造成“懸空”或“起鼓”現(xiàn)象；
2）庫區(qū)的邊坡與庫底的交匯處：先把防滲膜順著壩面鋪設(shè)在距盲溝1.5米遠(yuǎn)以外處，再與庫底膜相連；相鄰兩幅的焊接：先焊接好后，再壓往盲溝內(nèi)。
➤ 檢測
HDPE防滲膜焊接后，應(yīng)對下列部位進行檢測：全部焊縫、焊縫結(jié)點、破損修補部位、漏焊、虛焊的補焊部位、前次檢驗不合格再次補焊部位。
➤ 修補
對檢測不合格的地方進行修補時，需用大于損壞部位面積一倍以上的母材進行修補，焊機不能操作的部位才能用焊槍進行修補。

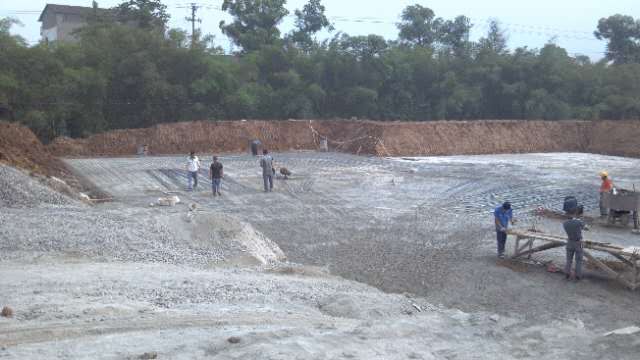

➤ 保護層施工
HDPE防滲膜焊接后，應(yīng)及時覆蓋保護層，避免陽光直射引起材料老化。在坡面坡度較大因失穩(wěn)而不易鋪設(shè)覆土或砂石保護層時，可以采用噴射混凝土保護層的施工方法。噴射混凝土要按設(shè)計要求設(shè)置變形縫并及時灑水養(yǎng)生，以免混凝土層開裂影響保護效果。若采用素土和砂墊層時，應(yīng)壓實或摻其他有固結(jié)作用的改良材料使覆蓋物板結(jié)、穩(wěn)固避免雨水沖刷而使防滲膜裸露。保護層施工時應(yīng)滿足以下要求：
1. HDPE防滲膜鋪設(shè)及焊接合格后，應(yīng)及時填筑保護層，填筑保護層的速度應(yīng)與鋪設(shè)HDPE防滲膜的速度相適應(yīng)；
2. 保護層的厚度應(yīng)在10cm以上；
3. 保護層的材料應(yīng)符合設(shè)計要求，其中不得含易刺破HDPE防滲膜的尖銳物或雜物。
