土工膜鋪裝施工過程的質(zhì)量控制
土工膜材料質(zhì)量控制是土工膜鋪裝施工質(zhì)量控制的關(guān)鍵，高標(biāo)準(zhǔn)的材料質(zhì)量是確保最終施工質(zhì)量的基礎(chǔ)。首先，土工膜的選擇，需要嚴(yán)格按照施工要求進(jìn)行。以HDPE土工膜為例，其標(biāo)準(zhǔn)厚度范圍在0.75~3.0mm，不同工程要
求選擇不同標(biāo)準(zhǔn)厚度的土工膜。具體選擇時，對于一般的土建工程，推薦使用1.5mm厚的土工膜；而在地質(zhì)條件復(fù)雜或負(fù)荷較大的項(xiàng)目中，應(yīng)選擇2.0mm或以上厚度的土工膜。對于HDPE土工膜的物理性能，其抗拉強(qiáng)度應(yīng)不低于28MPa，斷裂伸長率應(yīng)在700%以上。此外，土工膜的碳黑含量應(yīng)控制在2.0%~3.0%，以確保其抗老化性能。在抽樣檢測中，土工膜的熱穩(wěn)定時間應(yīng)不低于20min，熔體流動速率（MFR）應(yīng)在0.1~1.0g/(10min)范圍內(nèi)，確保材料加工和應(yīng)用性能穩(wěn)定。土工膜材料質(zhì)量控制的相關(guān)要求見表1。
其次，土工膜鋪裝施工前，進(jìn)行質(zhì)量檢測至關(guān)重要。對于每批土工膜，應(yīng)至少抽取5%的樣本進(jìn)行檢測。檢測內(nèi)容包括厚度一致性、抗拉強(qiáng)度、斷裂伸長率及抗穿刺性能。例如，在抗穿刺性能測試中，土工膜應(yīng)能承受不低于550N的穿刺力。此外，還需對土工膜進(jìn)行老化測試，確保其在紫外線照射下能保持性能穩(wěn)定。土工膜老化測試中，通常采用高壓汞燈，模擬自然光照條件下的加速老化，測試周期不少于1500h。在運(yùn)輸過程中，應(yīng)避免土工膜受到機(jī)械損傷，如被尖銳物體劃傷或壓破。對于已經(jīng)運(yùn)輸?shù)绞┕がF(xiàn)場的土工膜，應(yīng)妥善存放在干燥、清潔的環(huán)境中，直至使用。
土工膜鋪裝施工在建筑工程中的具體應(yīng)用
（一）土工膜在基礎(chǔ)工程中的應(yīng)用
土工膜在基礎(chǔ)工程中主要應(yīng)用于防滲和加固。在建筑地基處理中，土工膜鋪設(shè)可以有效防止因地下水位上升引起的基礎(chǔ)軟化或不均勻沉降。例如，在建筑基坑的防水層施工中，可采用厚度為1.5mm的高密度聚乙烯（HDPE）土工膜，通過熱熔焊接技術(shù)處理接縫，以確保防滲效果。在具體施工過程中，考慮到不同地區(qū)的地質(zhì)條件，土工膜的鋪設(shè)方式和厚度需做相應(yīng)的調(diào)整。如在地質(zhì)環(huán)境比較復(fù)雜的地區(qū)，可能需要鋪設(shè)厚度達(dá)2mm的土工膜。在建筑工程中鋪設(shè)土工膜，不僅提升了建筑物的穩(wěn)定性，也延長了建筑物的使用壽命。
（二）土工膜在水利工程中的應(yīng)用
在水利工程中，土工膜的應(yīng)用主要集中在水庫、人工湖及排水系統(tǒng)的建設(shè)上。以水庫防滲工程為例，鋪設(shè)土工膜可有效防止水體滲漏，提高水資源的利用率。一般情況下，在水庫的壩體內(nèi)鋪設(shè)厚度為1.2mm的HDPE土工膜，鋪設(shè)長度根據(jù)壩體規(guī)模確定，而對于一座容量約為10000m3的小型水庫，可能需要鋪設(shè)總長約5000m的土工膜[1]。水利工程中，土工膜的抗拉強(qiáng)度、抗穿刺性能需符合國家標(biāo)準(zhǔn)，例如抗拉強(qiáng)度不能低于28MPa，以保證在長期水壓作用下土工膜的穩(wěn)定性和可靠性。
（三）土工膜在環(huán)境保護(hù)工程中的應(yīng)用

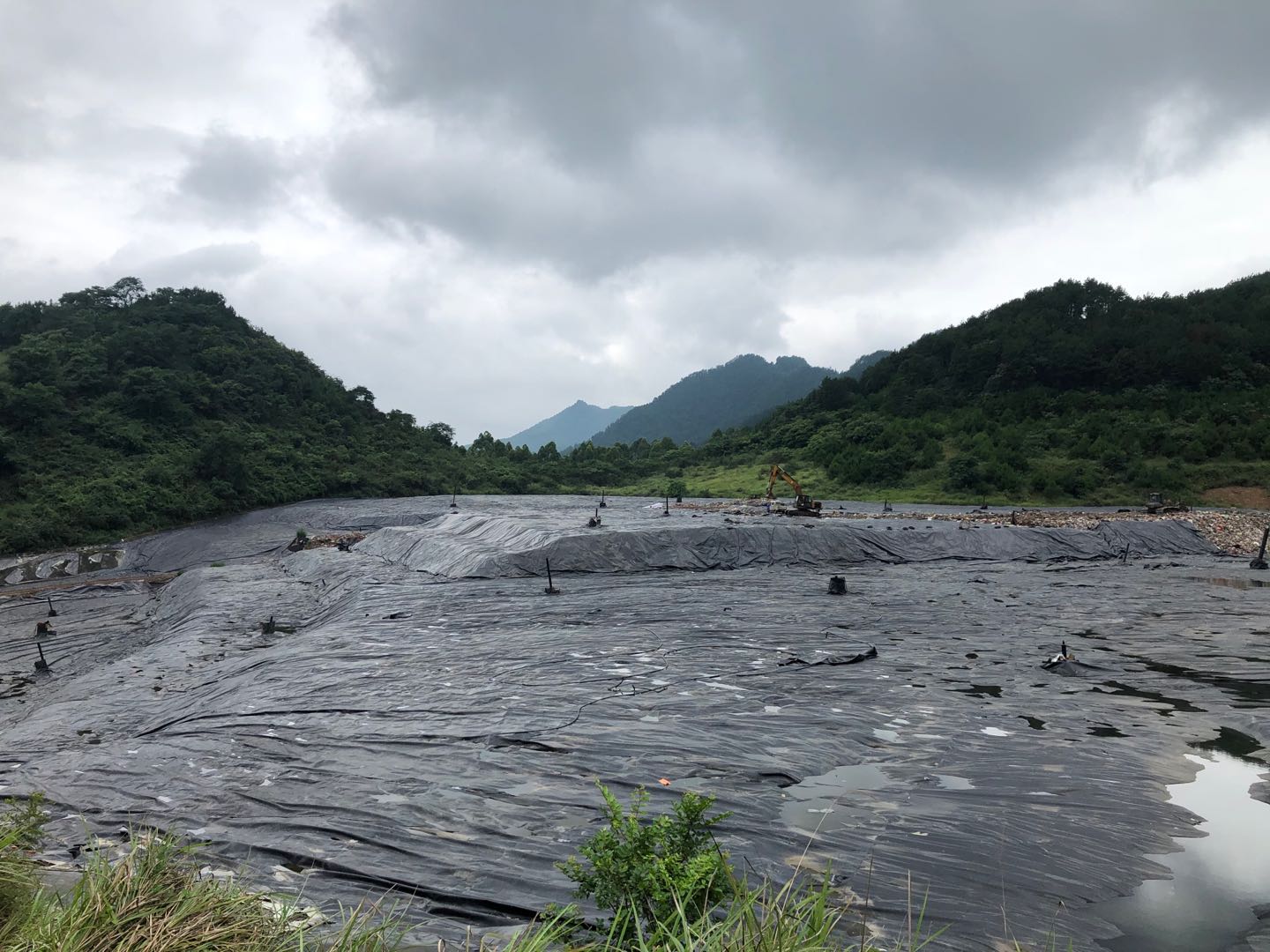

在環(huán)境保護(hù)工程中，土工膜的應(yīng)用包括垃圾填埋場的封閉處理、廢水處理池的建設(shè)等。以垃圾填埋場為例，在填埋場底部和側(cè)壁鋪設(shè)土工膜，可以有效防止垃圾滲濾液污染周圍土壤和地下水。環(huán)境保護(hù)工程中，通常使用厚度為2mm的HDPE土工膜，并要求土工膜具有良好的化學(xué)穩(wěn)定性，以抵抗各類化學(xué)物質(zhì)的侵蝕。例如，容量約為50000m3的中型垃圾填埋場，可能需要鋪設(shè)總面積約100000m2的土工膜。在環(huán)境保護(hù)工程中應(yīng)用土工膜，不僅提升了環(huán)境保護(hù)工程的效果，也為可持續(xù)發(fā)展作出了貢獻(xiàn)。
